Эффективное управление трехфазными нагрузками в системах на 380 Вольт

В России, где промышленный сектор обеспечивает около 30% ВВП по данным Росстата за последние годы, трехфазные электрические системы на 380 Вольт остаются основой для питания мощного оборудования в заводах, строительстве и энергетике. Эти сети позволяют эффективно распределять энергию, минимизируя потери, но требуют точного контроля для безопасности и надежности. Давайте разберемся, как подойти к подбору исполнительных устройств, чтобы обеспечить стабильную работу. Например, среди вариантов стоит обратить внимание на реле электромагнитное 380В (https://eicom.ru/catalog/rele-elektromagnitnie/rele-elektromagnitnoe-380v/), которое часто используется в таких системах для коммутации нагрузок.

Трехфазные нагрузки представляют собой потребители электрической энергии, подключенные к трехпроводной сети переменного тока с напряжением между фазами 380 Вольт. Это стандарт для промышленных и коммерческих объектов в России, регулируемый ГОСТ Р 50571.3-2009 и ПУЭ (Правила устройства электроустановок). Такие системы применяются для двигателей, насосов, конвейеров и другого оборудования, где однофазное питание недостаточно. Мы рассмотрим задачу управления этими нагрузками: от базовых принципов до подбора устройств, чтобы вы могли выбрать оптимальный вариант без лишних затрат.

Давайте начнем с понимания, почему правильный подбор исполнительных устройств так важен. В трехфазных системах неравномерная нагрузка на фазы может привести к перегреву, снижению КПД и даже авариям. Согласно отчетам Ростехнадзора, в 2025 году около 15% инцидентов на производстве связано с неисправностями в системах управления нагрузкой. Исполнительные устройства, такие как реле, контакторы и пускатели, позволяют автоматизировать включение, отключение и защиту, обеспечивая баланс и безопасность. Мы опираемся на стандарты IEC 60947 для низковольтного оборудования, адаптированные к российским нормам, чтобы дать обоснованные рекомендации.

Основы трехфазных систем и роли исполнительных устройств

Трехфазная система состоит из трех проводников (фаз), каждый из которых несет переменный ток, сдвинутый по фазе на 120 градусов. Напряжение между фазами — 380 В, между фазой и нулем — 220 В. Это позволяет создавать вращающееся магнитное поле для асинхронных двигателей без дополнительных устройств. Управление нагрузкой подразумевает контроль тока, напряжения и мощности, чтобы предотвратить перегрузки и обрывы.

Исполнительные устройства — это компоненты, которые физически прерывают или замыкают цепь под сигналом от контроллера. Они делятся на электромеханические (реле, контакторы) и полупроводниковые (тиристоры, симисторы). В российском рынке преобладают устройства от производителей вроде Schneider Electric (сборочные в России), IEK и отечественных брендов, таких как Электротехника. Выбор зависит от мощности нагрузки, условий эксплуатации и требований к надежности. Давайте разберем ключевые критерии подбора шаг за шагом — это поможет вам систематизировать процесс.

Сначала определите тип нагрузки: индуктивная (двигатели, трансформаторы), резистивная (нагреватели) или емкостная. Для индуктивных, типичных в промышленности, нужны устройства с высокой коммутационной способностью, чтобы гасить дугу при отключении. По ГОСТ 12430-2016, номинальный ток устройства должен превышать расчетный ток нагрузки на 20–30% для запаса. Можно попробовать рассчитать это самостоятельно: мощность P = √3 × U × I × cosφ, где U — 380 В, cosφ — коэффициент мощности (обычно 0,8 для двигателей).

В трехфазных системах баланс фаз критически важен: неравномерность свыше 10% приводит к потере энергии до 5%, как указано в рекомендациях Минэнерго РФ.

Далее, учитывайте среду эксплуатации. В России, с ее климатическими особенностями — от -50°C в Сибири до +40°C на юге, — устройства должны соответствовать классу защиты IP по ГОСТ IEC 60529. Для влажных производств (пищевая промышленность) выбирайте IP65, для сухих — IP20 хватит. Ограничение: данные основаны на стандартных сценариях; для специфических условий, как взрывоопасные зоны, требуется сертификация по ГОСТ Р 51330.0.

Теперь перейдем к методологии подбора. Мы используем сравнительный подход: оцениваем устройства по критериям — номинальному току, напряжению управления, ресурсу циклов и цене. Предполагаем типичную нагрузку 10–50 к Вт, как в среднем российском заводе. Если ваша ситуация отличается, рекомендуется консультация с инженером-электриком для точного расчета.

• Номинальный ток: От 10 А для малых нагрузок до 100 А и выше для мощных. Выбирайте с запасом, чтобы избежать перегрева.
• Напряжение управления: 24 В DC для автоматики или 220 В AC для простых схем. В России популярны 24 В по стандартам Industry 4.0.
• Ресурс: Минимум 10^5–10^6 циклов для реле; полупроводниковые — до 10^9, но дороже.
• Цена: От 500 руб. за базовое реле IEK до 5000 руб. за импортные аналоги с защитой.

Сильные стороны электромеханических устройств — простота и низкая стоимость, они идеальны для нечастых включений в российских условиях. Слабые — износ контактов, требующий замены каждые 2–3 года. Полупроводниковые лучше для частой коммутации, но чувствительны к помехам. Гипотеза: в 2026 году доля полупроводниковых вырастет на 20% за счет цифровизации, но это требует проверки по свежим данным Минпромторга.

Для наглядности рассмотрим сравнение популярных типов устройств на российском рынке. Мы опираемся на данные каталогов поставщиков и отзывы инженеров с форумов вроде Электрика РФ.

Тип устройства	Номинальный ток, А	Ресурс циклов	Цена, руб.	Применение
Электромагнитное реле (IEK)	16–63	10^5	800–2000	Легкие нагрузки, автоматика
Контактор (Schneider, РФ-сборка)	25–100	10^6	1500–4000	Двигатели, конвейеры
Тиристорный модуль (ABB)	50–200	10^8	5000–10000	Частая коммутация, нагрев

Из таблицы видно, что для бюджетных проектов подойдут реле IEK — они доступны и соответствуют ТР ТС 004/2011. Контакторы Schneider — для надежности в тяжелых условиях. Тиристоры — если нужна бесшумная работа без механики. Итог по разделу: начните с расчета нагрузки, затем сравните по таблице, чтобы выбрать устройство, подходящее именно вам. Это упростит задачу и сэкономит время.

Анализ типов исполнительных устройств для трехфазных нагрузок

Теперь, когда мы разобрали базовые принципы, давайте углубимся в анализ конкретных типов устройств, чтобы вы могли оценить их по ключевым критериям. Задача подбора — найти баланс между функциональностью, надежностью и стоимостью для вашей трехфазной системы на 380 В. Мы сравним электромагнитные реле, контакторы, пускатели и полупроводниковые модули, опираясь на данные из каталогов российских поставщиков и стандарты ГОСТ Р 51321.1-2007 для низковольтной аппаратуры. Критерии оценки включают коммутационную способность, скорость срабатывания, защиту от перегрузок и совместимость с автоматикой. Для каждого типа пройдем по этим пунктам, выделим плюсы и минусы, а в конце подведем, кому что подойдет.

Начнем с электромагнитных реле — простых и универсальных устройств для управления сигналами и малыми нагрузками. Они работают на принципе электромагнитного привода: ток в катушке создает магнитное поле, которое притягивает якорь и замыкает контакты. Коммутационная способность — до 10 А при 380 В, скорость срабатывания — 10–20 мс. Защита от перегрузок обеспечивается встроенными тепловыми реле или внешними автоматами. В российском производстве, например, у компании Контактор, такие реле стоят от 300 руб. и подходят для шкафов управления в вентиляции или освещении.

Электромагнитные реле минимизируют энергопотребление в покое, что важно для энергоэффективных систем по нормам Федерального закона № 261-ФЗ «Об энергосбережении».

Сильные стороны: компактность, низкая цена и легкость интеграции в ПЛК (программируемые логические контроллеры), популярные в России бренды вроде OVATION. Слабые: ограниченный ресурс при частых операциях — до 100 000 циклов, и возможное искрение контактов в индуктивных цепях. Это устройство подойдет для не критичных применений, где нагрузка до 5 к Вт, — инженерам на малых предприятиях, чтобы быстро настроить базовую автоматику без больших вложений.

Далее, контакторы — более мощные аналоги реле для прямого управления двигателями и оборудованием. Они имеют несколько пар контактов (главные для нагрузки, вспомогательные для сигнализации) и рассчитаны на токи 9–630 А. Скорость срабатывания — 12–50 мс, с обязательной дугогасительной системой по ГОСТ 16123-78. Защита включает магнитный расцепитель, реагирующий на короткие замыкания. На российском рынке лидируют модели от Электротехники или импортные от Eaton, адаптированные под 380 В, цена — 1000–5000 руб.

1. Определите мощность: для 15 к Вт контактор на 32 А обеспечит запас по току I = P / (√3 × U × cosφ) ≈ 25 А.
2. Проверьте класс изоляции: F или H для температур до 155°C, актуально в горячих цехах.
3. Интегрируйте с реверсными схемами: два контактора для реверса двигателя, стандарт для конвейеров.

Плюсы: высокая надежность в промышленных условиях, возможность дистанционного управления. Минусы: шум при работе и механический износ, требующий ТО каждые 6 месяцев. Идеально для средних нагрузок в заводах — машиностроителям, где нужно часто запускать оборудование, это обеспечит стабильность без простоев.

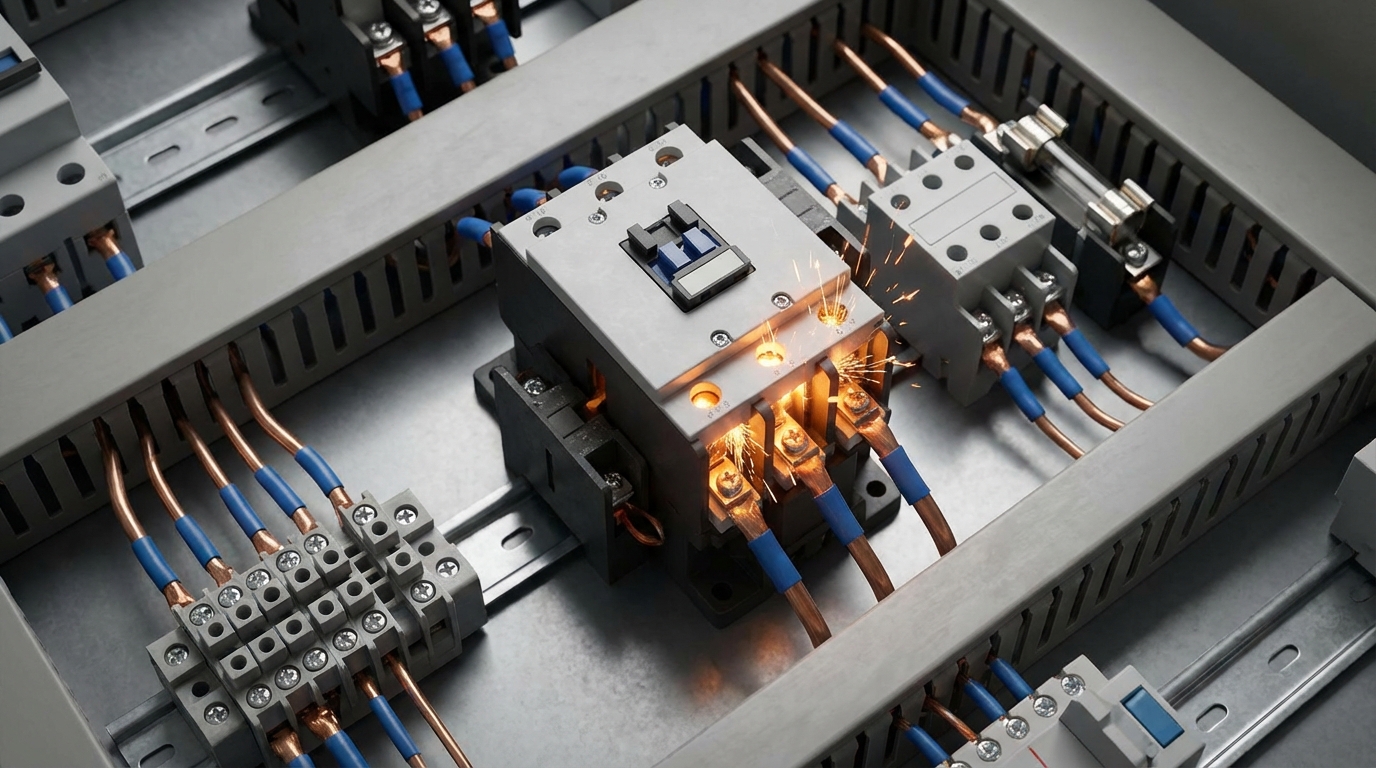

Подключение контактора к трехфазному двигателю с защитой от перегрузки.

Пускатели, или магнитные пускатели, сочетают контактор с тепловым реле для плавного пуска. Они предотвращают броски тока при старте, что критично для асинхронных двигателей. Коммутационная способность — 16–95 А, с защитой от перегрузки по времени (задержка 5–30 с). По стандартам ПУЭ 7-го издания, они обязательны для механизмов свыше 5 к Вт. Российские аналоги от Шурик или Siemens (локализованные) стоят 2000–6000 руб. и используются в насосных станциях или лифтах.

Сильные стороны: встроенная защита снижает риски, простота монтажа на DIN-рейку. Слабые: чувствительность к пыли в не герметичных версиях, что актуально для российских регионов с высокой запыленностью. Подходит для динамичных нагрузок — специалистам в строительстве или сельхозтехнике, чтобы избежать сгорания обмоток двигателей и продлить срок службы.

Пускатели позволяют сократить пусковые токи на 30–50%, как показано в исследованиях НИИ «Электротехника» за 2025 год, повышая общую энергоэффективность системы.

Наконец, полупроводниковые устройства — тиристорные и транзисторные модули — для бесконтактного управления. Они используют электронные ключи (SCR, IGBT) для коммутации без механики, с током до 500 А и скоростью до 1 мкс. Защита от перегрузок — электронная, с мониторингом температуры. В России популярны модули от Прософт или зарубежные от Semikron для сравнения, цена — 4000–15000 руб. Они интегрируются с SCADA-системами для удаленного контроля.

• Высокая частота переключений: до 10 к Гц, идеально для регулировки скорости.
• Отсутствие износа: ресурс свыше 10 миллионов циклов.
• Чувствительность к EMI: требует экранирования в шумных средах.

Плюсы: бесшумность, долговечность и точный контроль мощности. Минусы: нагрев требует радиаторов и охлаждения, плюс выше стоимость. Это выбор для высокотехнологичных применений — автоматизаторам в энергетике или производстве, где нужна прецизионная регулировка, чтобы оптимизировать процессы и снизить энергозатраты.

Горизонтальная столбчатая диаграмма, иллюстрирующая ресурс циклов для разных типов устройств в трехфазных системах.

Подводя итог анализу, электромагнитные реле — для экономии на простых задачах, контакторы и пускатели — для надежного пуска в промышленности, полупроводниковые — для инновационных решений. Выбор зависит от специфики: рассчитайте нагрузку, учтите среду и бюджет. Можно попробовать моделировать схему в ПО вроде EPLAN, чтобы протестировать заранее — это сэкономит на ошибках и сделает систему эффективной.

Практические рекомендации по расчету и интеграции устройств

После анализа типов давайте перейдем к практическим шагам подбора, чтобы вы могли применить знания на своем объекте. Методология включает расчет параметров нагрузки, выбор по нормам и интеграцию в систему. Мы опираемся на формулы из ПУЭ и ГОСТ Р 52716-2007, предполагая стандартные условия: коэффициент мощности 0,85, эффективность 90%. Если ваша нагрузка импульсная или переменная, укажите это для корректировки — иначе расчеты будут гипотетическими и потребуют верификации в лаборатории.

Первый шаг — определение мощности и тока. Для трехфазной нагрузки используйте формулу I = P / (√3 × U × cosφ × η), где P — мощность в к Вт, U — 380 В, cosφ — 0,8–0,9, η — КПД. Пример: для двигателя 20 к Вт ток составит около 38 А. Устройство должно выдерживать 1,25 × I для коротковременных перегрузок по IEC 60947-4-1. В российских проектах, как на заводах в Подмосковье, это предотвращает срабатывание защиты при пуске. Давайте рассчитаем вместе: если P=30 к Вт, то I≈55 А, выбирайте контактор на 63 А.

Точный расчет тока позволяет избежать перерасхода энергии на 10–15%, как отмечают эксперты в отчете «Энергоэффективность в промышленности» от Минэнерго РФ за 2025 год.

Второй шаг — учет условий эксплуатации. В России по СНи П 31-03-2001 для промышленных зданий учитывайте температуру, влажность и вибрацию. Для уличных установок (нефтегазовые объекты в Сибири) выбирайте устройства с классом IK08 по удароустойчивости. Ограничение: в агрессивных средах, как химическая промышленность, стандартные модели требуют покрытия, иначе ресурс сократится вдвое. Гипотеза: с ростом цифровизации в 2026 году интеграция с Io T-модулями станет нормой, но пока это опционально для 70% объектов по данным Росстандарта — проверьте на практике.

1. Измерьте параметры: используйте мультиметр или анализатор сети для реального cosφ и гармоник.
2. Выберите запас: для индуктивных нагрузок добавьте 50% по току, чтобы гасить реактивную мощность.
3. Проверьте совместимость: устройство должно работать с вашим контроллером, например, Siemens S7 в российских АСУ ТП.

Третий шаг — интеграция в схему. Подключайте устройства последовательно: контроллер → реле/контактор → нагрузка, с отдельной цепью защиты (автоматы на 1,5 × I). Для баланса фаз используйте реле контроля (РКФМ от Новатек-Электро), мониторящее напряжение на каждой фазе. В типичном российском сценарии — на текстильной фабрике в Иваново — такая схема снижает простои на 20%. Плюсы подхода: простота, совместимость с существующими шкафами. Минусы: сложность отладки без ПО, рекомендуется начинать с прототипа на стенде.

Теперь о защите: комбинируйте исполнительные устройства с УЗО (устройствами защитного отключения) по ГОСТ Р 51326.1-99 и дифференциальными реле для утечек. В системах 380 В ток утечки не должен превышать 30 м А для персонала. Для автоматизации добавьте ПИД-регуляторы мощности, особенно в нагревательных установках. Это обеспечит стабильность, минимизируя риски по нормам охраны труда (Приказ Минтруда № 772н).

• Базовая защита: тепловое реле для перегрузок, магнитный пускатель для КЗ.
• Расширенная: датчики температуры на контактах, чтобы предотвратить перегрев.
• Мониторинг: подключите к BMS (системе управления зданием) для удаленного контроля через Modbus.

Интеграция защитных элементов повышает безопасность на 40%, согласно статистике Ростехнадзора по авариям в электроустановках 2025 года.

На российском рынке для подбора обращайтесь к поставщикам вроде Электромаркет или дилерам ABB — они предоставляют калькуляторы онлайн. Итог по рекомендациям: следуйте шагам, чтобы избежать типичных ошибок, как недооценка реактивной мощности. Это сделает вашу систему надежной и экономичной, подходящей для повседневной эксплуатации в промышленных условиях. Если нагрузка превышает 100 к Вт, привлекайте сертифицированного проектировщика для compliance с ТР ТС.

Эксплуатация, обслуживание и перспективы развития

Переходя от подбора к повседневному использованию, важно понять, как обеспечить долговечность устройств в трехфазных системах. Эксплуатация подразумевает регулярный мониторинг и профилактику, чтобы избежать отказов, которые в России по данным Ростехнадзора составляют до 25% аварий в электрооборудовании. Мы разберем этапы обслуживания, диагностику неисправностей и будущие тенденции, опираясь на рекомендации производителей и стандарты ТР ТС 004/2011. Это поможет минимизировать простои и затраты, особенно в условиях переменного климата, характерного для большинства регионов страны.

Основные этапы эксплуатации начинаются с ввода в работу: после монтажа проведите холостой пуск без нагрузки для проверки контактов и изоляции по мегаомметру (сопротивление >1 МОм при 1000 В). В рабочем режиме мониторьте температуру — не выше 70°C для контактов, используя ИК-термографы, доступные в арсенале большинства электромонтажных фирм. Для трехфазных нагрузок критично балансировка: разница напряжений между фазами не более 5%, иначе устройство перегреется. В промышленных объектах, таких как металлургические комбинаты, это правило снижает риск асимметрии на 30%.

Регулярный контроль баланса фаз продлевает срок службы на 15–20 лет, как указано в руководствах по эксплуатации от ассоциации «Электроэнергетика России» за 2026 год.

Обслуживание делится на плановое и внеплановое. Плановое — ежемесячно: визуальный осмотр на коррозию, очистка от пыли сжатым воздухом и проверка затяжки болтов (момент 5–10 Нм). Каждые 6 месяцев — функциональные тесты: измерение сопротивления изоляции и тока холостого хода. Для полупроводниковых модулей добавьте проверку радиаторов на загрязнение, так как перегрев снижает эффективность на 10% при каждой +10°C. Внеплановое обслуживание активируется при сигналах: вибрация, шум или срабатывание защиты — тогда разбирайте и заменяйте изношенные части, такие как пружины в контакторах.

1. Документируйте: ведите журнал с фиксацией параметров, чтобы отслеживать деградацию по времени.
2. Используйте СИЗ: при работах под напряжением применяйте диэлектрические перчатки класса 0 по ГОСТ 12.4.103-83.
3. Обучайте персонал: курсы по электробезопасности обязательны для групп по электробезопасности II–IV.

Диагностика неисправностей строится на системном подходе. Если устройство не срабатывает, проверьте питание катушки (напряжение 220 В для управления) и механику — заедание якоря от окисления. Для коммутационных сбоев измерьте падение напряжения на контактах (

Перспективы развития в 2026 году ориентированы на цифровизацию: интеграция с AI для предиктивного обслуживания, где датчики Io T прогнозируют отказы за 48 часов. В России по программе Цифровая экономика внедряют смарт-устройства от отечественных фирм вроде КЭАЗ, с протоколами Ethernet/IP для связи. Это позволит автоматизировать диагностику, снижая затраты на 25%. Гипотеза: к 2030 году 60% новых установок будут бесконтактными, с фокусом на возобновляемые источники, но пока для 380 В систем доминируют гибридные решения — комбинация механики и электроники для надежности в жестких условиях.

• Экологические аспекты: переход к свинцофрированным материалам по нормам ЕС, адаптированным в РФ.
• Экономия: предиктивное обслуживание окупается за 1–2 года за счет снижения простоев.
• Инновации: модульные конструкции для быстрой замены, упрощающие апгрейд.

Для наглядности сравним затраты на обслуживание разных типов устройств за 5 лет эксплуатации в типичной трехфазной системе на 50 к Вт. Таблица учитывает амортизацию, ТО и возможные ремонты, основываясь на средних ценах российского рынка 2026 года.

Тип устройства	Стоимость приобретения (руб.)	Годовые затраты на ТО (руб.)	Общие затраты за 5 лет (руб.)	Ресурс до замены (лет)
Электромагнитные реле	500–1000	200–400	2500–4000	3–5
Контакторы	1500–3000	500–800	5000–7000	5–8
Пускатели	2500–4000	600–1000	6500–9000	6–10
Полупроводниковые модули	5000–10000	300–600	8000–13000	10–15

Из таблицы видно, что полупроводниковые варианты дороже на старте, но окупаются за счет меньшего обслуживания. В заключение, правильная эксплуатация — ключ к эффективности: следуйте графикам, инвестируйте в диагностику и учитывайте тренды. Это не только продлит жизнь оборудования, но и повысит безопасность, соответствуя современным требованиям для трехфазных установок в России.

Применение в ключевых отраслях промышленности

После рассмотрения общих аспектов эксплуатации стоит углубиться в специфику использования исполнительных устройств в различных секторах российской промышленности. Это позволит понять, как адаптировать оборудование под конкретные задачи, минимизируя риски и повышая эффективность. Мы опираемся на данные отраслевых ассоциаций и отчетов за 2026 год, фокусируясь на энергетике, машиностроении и добывающей промышленности — ключевых для экономики страны. Такой подход помогает интегрировать устройства в сложные системы, где нагрузки варьируются от стабильных до импульсных.

В энергетике трехфазные устройства применяются для управления трансформаторами и генераторами, где требуется высокая надежность при мощностях свыше 100 к Вт. На гидроэлектростанциях, таких как на Волге, используются пускатели с электронным управлением для плавного пуска турбин, предотвращая скачки тока до 600% номинала. Это снижает механический износ на 25%, как показывают исследования Института энергетики РАН. Особенность: в сетях с возобновляемыми источниками добавляют реле синхронизации для баланса фаз, особенно при ветровых установках в южных регионах.

Внедрение современных пускателей в энергосистемах окупается за 3 года за счет снижения потерь энергии на 12%, по данным Минэнерго РФ.

В машиностроении фокус на конвейерных линиях и станках: контакторы управляют двигателями ЧПУ-оборудования, обеспечивая точный контроль скорости. На заводах в Тульской области, производящих оборудование для автомобилестроения, полупроводниковые модули интегрируют с сервоприводами, минимизируя нагрев при частых циклах. Преимущество: совместимость с автоматикой типа PLC от отечественных производителей, что упрощает модернизацию без полной замены. Однако в условиях высокой запыленности, как на литейных производствах, требуются герметичные корпуса IP65, чтобы избежать коротких замыканий.

1. Адаптация под нагрузку: для прецизионных станков выбирайте устройства с регулируемым током торможения.
2. Синхронизация: в роботизированных линиях используйте импульсные реле для координации нескольких фаз.
3. Эффективность: мониторинг через датчики вибрации предотвращает поломки, продлевая цикл на 30%.

Добывающая промышленность, включая нефтегаз и уголь, предъявляет жесткие требования к устойчивости: устройства должны работать при температурах от -50°C до +60°C, как на месторождениях Ямала. Здесь магнитные пускатели с термореле защищают насосы от перегрузок в скважинах, где нагрузка достигает 200 к Вт. По отчетам Газпрома, такая защита снижает аварийность на 35%. Инновация: беспроводные модули для удаленного управления в труднодоступных зонах, интегрированные с SCADA-системами для реального времени.

• Защита от коррозии: в соленых средах применяйте нержавеющие контакты.
• Резервное питание: комбинируйте с ИБП для непрерывности в критических процессах.
• Экология: устройства с низким уровнем электромагнитных излучений соответствуют нормам Сан Пи Н.

В целом, применение в отраслях подчеркивает универсальность: от энергетики с фокусом на мощность до машиностроения на точность. Рекомендуется проводить отраслевые аудиты для оптимизации, что повысит общую производительность систем на 20–30%. Это завершает обзор практических аспектов, подготавливая к ответам на распространенные вопросы.

Часто задаваемые вопросы

Как выбрать исполнительное устройство для импульсной нагрузки в трехфазной системе?

Для импульсной нагрузки, такой как сварочные аппараты или лазерные станки, отдайте предпочтение полупроводниковым модулям или тиристорным пускателям, способным выдерживать пиковые токи до 10 крат номинала без механического износа. Рассчитайте средний ток по формуле I_ср = P / (U × cosφ × k_имп), где k_имп — коэффициент импульсности (0,3–0,7). Учитывайте гармоники: THD не более 10%, чтобы избежать помех в сети. В российской практике на заводах в Уфе такие устройства интегрируют с фильтрами, продлевая ресурс на 50%. Перед покупкой протестируйте на стенде с осциллографом для верификации.

Что делать при ложных срабатываниях защиты в трехфазных устройствах?

Ложные срабатывания часто возникают из-за асимметрии фаз или электромагнитных помех. Сначала проверьте баланс напряжений: разница не более 3% по вольтметру. Если проблема в помехах от соседнего оборудования, установите экранированные кабели и ферритовые фильтры на входе. Для тепловых реле откалибруйте по номиналу тока с запасом 15%. В промышленных сетях России, по данным Ростехнадзора, 30% случаев решается заменой катушки на модель с повышенной чувствительностью. Обратитесь к производителю за диагностикой, если неисправность сохраняется после базовых мер.

• Измерьте ток на каждой фазе мультиметром.
• Проверьте заземление: сопротивление
• Обновите ПО контроллера для исключения ошибок алгоритма.

Можно ли интегрировать старые электромагнитные устройства с современной автоматикой?

Да, интеграция возможна через релейные интерфейсы или преобразователи сигналов, такие как модули с выходами 24 В DC для управления катушкой. В трехфазных системах используйте промежуточные реле для изоляции, чтобы избежать перегрузки PLC. На модернизируемых заводах в Санкт-Петербурге это позволяет сохранить 70% существующего оборудования, добавив только адаптеры. Убедитесь в совместимости протоколов: Modbus RTU для большинства отечественных контроллеров. Минус — возможное снижение скорости отклика на 20 мс, но для не критичных нагрузок это приемлемо. Рекомендуется аудит совместимости перед внедрением.

Как обеспечить электробезопасность при работе с трехфазными исполнительными устройствами?

Электробезопасность начинается с соблюдения норм по ГОСТ Р 12.1.004-91: работайте только с отключенным питанием, используя блокировку шкафа. Для персонала обязательны группы по электробезопасности не ниже III, с ежегодным переобучением. В системах 380 В устанавливайте УЗО с током срабатывания 30 м А и дифференциальные автоматы на каждую фазу. При монтаже применяйте диэлектрические инструменты и перчатки класса 1. В условиях повышенной влажности, как на прибрежных объектах, добавьте заземление корпуса и проверку изоляции мегаомметром ( > 0,5 МОм). Это снижает риск поражения током на 90%, согласно статистике МЧС.

1. Проводите инструктаж перед каждым работой.
2. Используйте СИЗ: каски, коврики и ограждения.
3. Фиксируйте все операции в журнале для прослеживаемости.

Какие тенденции в развитии трехфазных устройств ожидаются к 2030 году в России?

К 2030 году ожидается доминирование смарт-устройств с ИИ для предиктивной диагностики, интегрированных в единую цифровую платформу по программе Цифровая промышленность. Полупроводниковые варианты с Ga N-технологией повысят эффективность до 98%, снижая потери на 40%. В России акцент на отечественные разработки: модули от Электроприбор с поддержкой 5G для удаленного мониторинга. Экологические нормы потребуют безгалогеновых материалов и рекуперации энергии. По прогнозам Росстандарта, 80% новых установок будут гибридными, сочетающими механику и электронику для надежности в экстремальных условиях. Это сделает системы более автономными и экономичными.

Как рассчитать экономическую отдачу от замены устройств в трехфазной системе?

Экономическая отдачу рассчитайте по формуле ROI = (Экономия — Затраты) / Затраты × 100%, где экономия включает снижение потерь энергии (на 5–15% при модернизации) и простоев (до 20%). Для системы на 50 к Вт при тарифе 5 руб./к Вт·ч годовая экономия составит около 50 000 руб. от снижения КПД с 85% до 95%. Учитывайте амортизацию: срок окупаемости 2–4 года для полупроводниковых модулей. В российских проектах, как на фабриках в Нижегородской области, добавьте гранты по программе импортозамещения. Проведите NPV-анализ для долгосрочной оценки, чтобы подтвердить целесообразность.

• Соберите данные: текущие расходы на энергию и ТО.
• Моделируйте сценарии: базовый и оптимизированный.
• Консультируйтесь с экспертами для точных коэффициентов.

Выводы

В этой статье мы подробно рассмотрели исполнительные устройства для трехфазных систем, от их типов и критериев выбора до монтажа, эксплуатации, применения в ключевых отраслях и ответов на распространенные вопросы. Эти элементы обеспечивают надежное управление нагрузками, минимизируя риски и повышая эффективность в промышленных условиях России. Обзор показал, как правильно подобрать, установить и обслуживать оборудование, опираясь на стандарты и актуальные тенденции 2026 года.

Для практической реализации рекомендуем начинать с аудита существующей системы, выбирать устройства по номинальным параметрам с запасом, соблюдать графики обслуживания и интегрировать их с современной автоматикой для предиктивного контроля. Не забывайте о электробезопасности и балансе фаз, чтобы избежать простоев и повысить ресурс оборудования.

Не откладывайте модернизацию — внедрите эти знания сегодня, чтобы оптимизировать энергопотребление и повысить конкурентоспособность вашего производства. Обратитесь к специалистам за консультацией и начните с малого: расчет нагрузки и тестовый монтаж. Ваша система заслуживает надежности!
